REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Lun 3 Mar 2014 - 17:35

salut les zouzou
voila comme mon Z commence a tenir un peu et que j ai des reparations a faire je voulais partager ça avec vous
comme certains d entre nous possedent des tritons et des Z et que c est les meme montages voila un petit tuto qui pourras servir pour ceux qui veulent se lancer
en sachant que je ne suis un pro de la mecanique mais je me demerde la depose du bras oscillant et des roulements m a duré 3 heures
juste pour info et par curiosite j ai appelé suzuki pour qu il me fasse un devis ( javais pas l intention de leur emmener ) le gars de suzuk m a dit c est minimum 1200 euros si nous ne rencontrons pas de problemes supplementaires , bon c est sur ya du taf , je vous dirais a combien ça m est revenu et je pense qu il faut mettre la main a la patte et se lancer dans ce genre de travaux ç est pas non plus la mer a boire

suite a ma gamelle de la derniere fois entre autre et les miseres qu on fait subir a nos machines j ai decidé de m y attaquer

voila la bete avant le demontage du bras oscillant ( j avais deja changé les roulements il y a 2 ans )

1/ penser a debloquer les ecrous d arbres , les ecrous de couronnes et ceux du disque avant d enlever les roues se sera plus facile car une fois par terre vous aurez beaucoup de mal a bloquer la rotation


REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00110
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00210

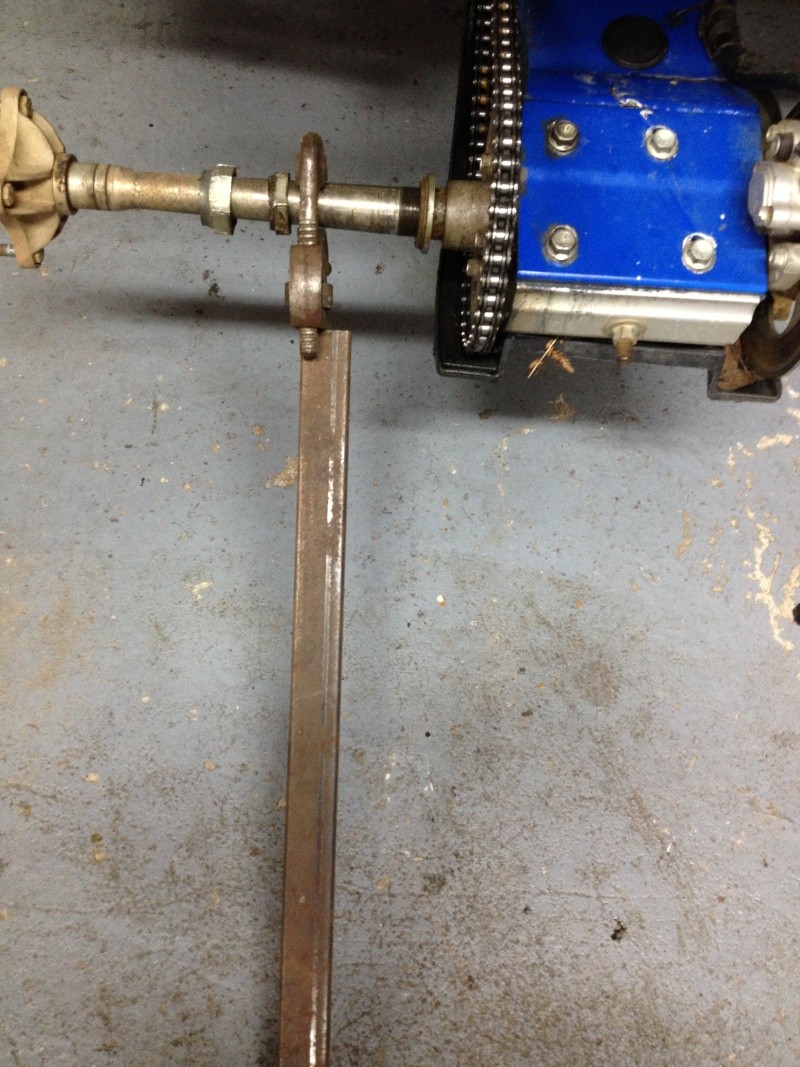

j utilise une clef a griffe avec un levier pour debloquer les ecrous d arbres ( c'est assez costaud a devisser )

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00410
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00510

2/ enlever les etoiles de roues

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00610

3/ on vire la chaine ( je pars aussi sur un kit chaine neuf )

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00710

4/ on enleve les goujons de tension de chaine du bras oscillant et la surprise que je n avais pas vu a part la fissure sur le dessus du bras oscillant
la partie inferieure du bras c 'est completement petée au niveau de la soudure
donc on depose le tout

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00810


vous pouvez voir la partie inferieure explosée

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00910

5/ depose du bloc d arbre

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 01110

6/ on va maintenant devisser l axe de bras oscillant ( pensez aussi a devisser l axe de maintient de l amortisseur ( on en profitera pour tout nettoyer et graisser )
je remplace aussi les bagues et les roulement de bras oscillant

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 01210
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 01310

voila l etat de mon bras oscillant

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 01411
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 01511
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 01611

7/ on sort l axe de bras

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 01810

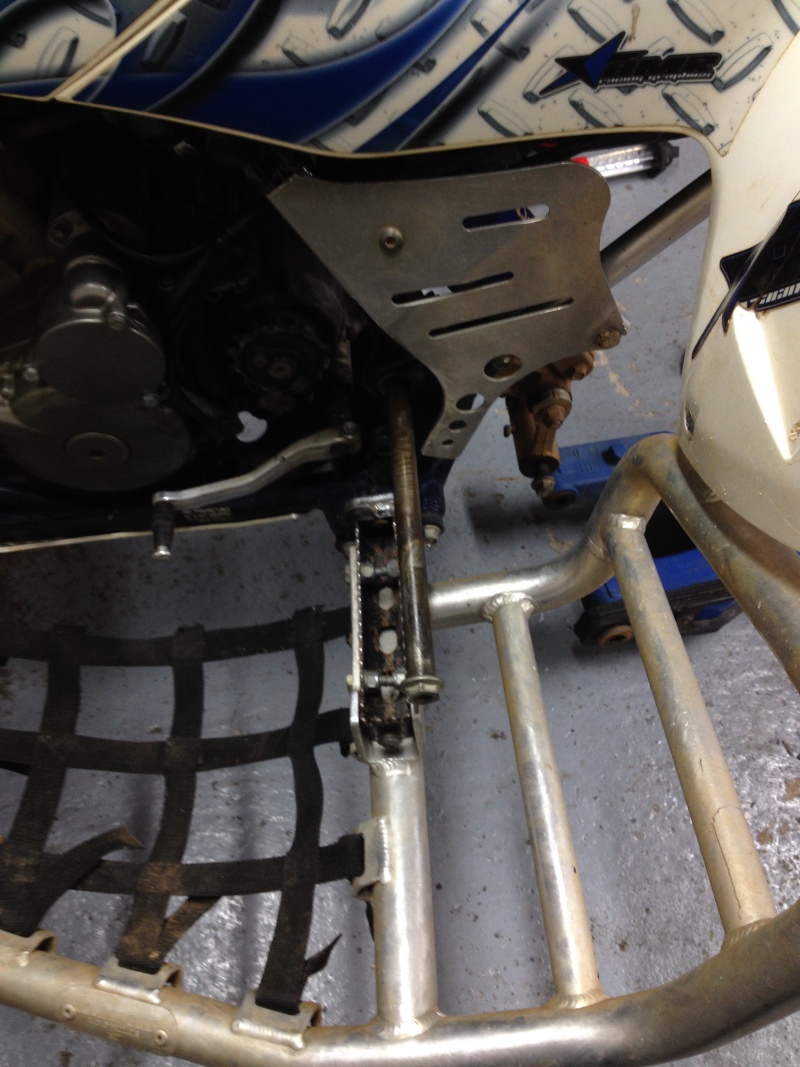

le bras est deposé

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 01910
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 02010
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 02210

8/ on va pouvoir s attaquer a la depose des roulements et joint spie

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 02310

9/ on demonte la couronne et on sort  le support de couronne

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 02410


10/ maintenant on peut sortir l arbre



11/ et voila on peut sortir les joints spie qui viennent assez facilement en faisant levier avec un tournevis
pour les roulements j utilise un chalumeau au propane ( le propane chauffe plus et plus vite que le butane mais on peut aussi utiliser un decapeur thermique , l operation est plus longue ) et vu que les roulements sont morts la flamme ne fera pas plus de degat
le bloc une fois dilater on enleve les roulements ( que c'est degueulasse a l interieur ) on va nettoyer tout ça

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 02710
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 02810

apres nettoyage

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 02910
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 03010
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 03110
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 03210

12/ on sort les roulement apres chauffage et on enleve l axe de moyeux qui est situé entre les roulements


REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 03610
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 03710

extraction du roulement opposé avec une barre en tapant legerement ça sort sans probleme

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 03810
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 04010

on nettoie tout ça

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 04210

un petit coup de toile sur l axe

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 04510
ça va mieux
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 04611

13/ bon ben voila on peut commencer a remonter les roulements et touti cuanti
voila le kit roulements de chez mon ami nono ( ezyquad )

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 04810

14/ allez on rechauffe et on insert les roulements ( si c est bien chaud ça rentre tout seul ) ou alors mettre les roulements au congelateur une nuit ça evite de chauffer ) mais je prefere la premiere solution

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 04910

15/ attendre que ça refroidisse un peu pour mettre la graisse et le joint spie

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 05010
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 05110

16/ juste un truc a pas oublié ( chose qui m est arrivé la premiere que je l ai fais et la vous vous traitez de tous les noms d oiseaux possible et imaginable ) c 'est de remettre l axe d arbre sinon une fois les roulements montés ben on recommence alors cette fois ci j ai pas oublié
on bombarde aussi de la graisse ça ne fait pas de mal

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 05210
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 05310

17/ on chauffe doucement pour pas faire monter en ebullition la graisse

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 05410

18/ on met le 2 eme roulement

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 05510

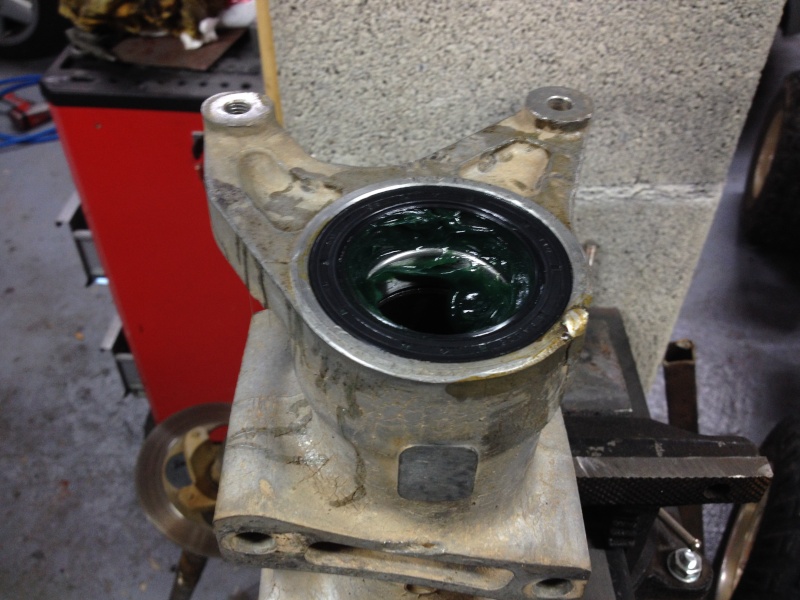

19/ re graisse et on ferme par les joint spies

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 05610

20/ nettoyage le l arbre ( c est beau quand c est chrome )

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 05710
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 05810

21/ prochaine etape on remet l arbre mais pour l instant j attend le disque de frein que mon a mi nono aura demain et j ai trouvé un bras oscillant sur le bon coin a 50 euros qui arrive du chnor par mon pote le facteur
la suite au prochain episode

bon voila j ai recu le bras oscillant hier apres un bon nettoyage il est propre le gars s est pas foutu de moi une bonne affaire mais j y ferais quand meme les plaques le renfort

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 02510

22/ on remet l arbre dans le bloc avec le nouveau disque qui vient aussi de chez mon pote nono
n hesitez pas a mettre de la graisse le surplus est recuperé

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00111
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00411
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00310
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00511
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00611

23/  apres avoir enlever les vieilles cage a aiguilles voila des videos pour la repose on comprend mieux qu avec des photos
pour faire ça j ai trouvé un systeme qui est vraiment pas mal car la premiere fois que je l ai fais j avais tout rentrer au marteau ( un coup de chance je n avais rien abimé mais ça m avais pas plu donc voila la suite


REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 01711
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 01811


REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 01911
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 02311
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 02411

prochaine etape soudage des plaques de renforts du bras oscillant et peinture
j attend aussi ma nouvelle couronne en 40 dents
a la prochaine

bon voila ça y est j ai recuperé mon bras oscillant
je suis content du bon boulot
des plaques en alu de 4 cms ont été mise dessus et dessous normalement ça devrait plus bouger

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00112
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00311

je peux m attaquer a la peinture apres un bon degraissage et ponçage

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00412

ben voila on commence a voir la fin

remontage du bras et graissage des bielle d amortisseur

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00711

on remet l arbre

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00811

je repose la couronne neuve blocage des vis a la loctite on sait jamais ( que c'est beau quand c est neuf ) je pose aussi la chaine neuve

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 00911

les etoiles de roues reprennent leur place

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 01010
REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 01111

me reste plus qu a bien bloquer les etoiles de roues
repose de l etrier de freins avec les palquettes neuves
je ferais le blocage des ecrous d arbres une fois la bebete au sol et roule ma poule


Dernière édition par ricouz le Jeu 5 Juin 2014 - 22:16, édité 5 fois

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Lun 3 Mar 2014 - 18:01

nikel!!!! tu te rappelle quand il y avais nos amis audois, ta chaine c'est desserré sur la route et tu trouvai ça bizarre!!!! c’était pas déjà des signes que ton excentrique en tenais une couche?

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Lun 3 Mar 2014 - 18:49

c  est possible mon poulet

j ai pas d exentrique sur le z

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Lun 3 Mar 2014 - 19:13

bien le tuto   REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 2969095788

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Lun 3 Mar 2014 - 19:36

le gars de suzuk m'a dit c est minimum 1200  pièces et main d'œuvre

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Lun 3 Mar 2014 - 20:17

C très bien ça , très beau post . juste une modif que j'ai faite sur le trx . La pose d'un graisseur sur la piece Alu pour être sur qu'elle soit bien plein pleine , comme ça l'eau ne rentre pas !

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Lun 3 Mar 2014 - 20:39

rjj34 a écrit:le gars de suzuk m'a dit c est minimum 1200  pièces et main d'œuvre

piece et main d oeuvre

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Lun 3 Mar 2014 - 20:40

fabb a écrit:C très bien ça , très beau post .  juste une modif que j'ai faite sur le trx . La pose d'un graisseur sur la piece Alu pour être sur qu'elle soit bien plein pleine , comme ça l'eau ne rentre pas !

j y ai pensé fabb tu crois que je peux faire pareil sur celui la

en fait comment tu fais pour mettre un graisseur sur le bras et qu il rejoigne le bloc d arbre

je vois pas ( tu bloque le reglage de tension de chaine )

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Lun 3 Mar 2014 - 22:51

Super tuto très explicite  REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 1298878781 REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 1023518130

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Lun 3 Mar 2014 - 23:16

Au top ! Bon tuto :-)

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Mar 4 Mar 2014 - 12:20

Dans le bloc Alu tu trouve une place ou le graisseur ne te gêne pas et tu le remplis de graisse avant de tout remonter !

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Mar 4 Mar 2014 - 13:12

oui ok mais tu n y accede plus sauf en demontant

j ai compris

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Mar 4 Mar 2014 - 13:14

Voilà c ça , sur le trx j'ai fait un trou dans bras pour y passer avec la pompe a graisse .

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Mar 4 Mar 2014 - 19:22

Ta raison mais de la graisse parce que il couine autant que le type qui lui monte dessus lol

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Mar 4 Mar 2014 - 19:24

ah oui je vois donc avec un graisseur droit

le trou du bras doit etre quand meme gros pour passer la durite de la pompe ?

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Mar 4 Mar 2014 - 19:25

RENE800 a écrit:Ta raison mais de la graisse parce que il couine autant que le type qui lui monte dessus lol

 REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 766302424

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Mar 4 Mar 2014 - 19:27

18mm et refermer avec un bouchon de vidange de voiture !!

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Mar 4 Mar 2014 - 19:51

ah la je vais avoir un probleme pour fileter a 18 !!!

pas ce qui faut

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Jeu 6 Mar 2014 - 9:48

voila la suite en haut a++

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Ven 7 Mar 2014 - 21:30

puré ta bien travaillé ricouz .......... merci maintenant je voie comment c est fichu et monté un bras oscillant.........

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Mer 19 Mar 2014 - 6:08

la suite en haut

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Mer 19 Mar 2014 - 6:41

Moi qui voulait apprendre la mécanique !!!!!!!
C est un truc de fou , jamais j aurais pu imaginer tant de pièces dans le train arrière d un quad. Bon boulot.  REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 3489659260

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Mer 19 Mar 2014 - 18:09

super post bien detaillé est expliquer . chapeau bas !!!
 REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 2635066502 REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 2635066502 REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 4078169425

Invité
Invité


Revenir en haut Aller en bas

REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400 Empty Re: REMPLACEMENT ROULEMENTS ET BRAS OSCILLANT LTZ 400

Message par Invité le Mer 19 Mar 2014 - 21:10

merci les gars

si ça peut aider
